Приликом дизајнирања модерне електронике, један упоран изазов држи многе инжењере буднима ноћу. Како да обезбедимо да сигнали путују чисто и поуздано при невероватно великим брзинама. Ово питање лежи у самом срцу апликација високих перформанси попут 5Г инфраструктуре, напредног радара и сателитских комуникација. У основи решавања овог изазова лежиHигх Фрекуенци Боард. АтХОНТЕЦ, специјализовани смо за израду ових критичних компоненти, претварајући теоријске принципе дизајна у опипљиве, високопоуздане производе који испуњавају ригорозне захтеве данашње технологије.
Који су основни принципи минимизирања губитка сигнала
Да бисмо се позабавили губитком сигнала, прво морамо разумети шта га узрокује. АВисокофреквентни одборније само стандардни ПЦБ. Његов дизајн пажљиво контролише неколико кључних фактора. Конзистентност диелектричне константе (Дк) је најважнија, јер варијације могу изобличити сигнале. Једнако критичан је фактор дисипације (Дф), који одређује колико се енергије сигнала губи као топлота унутар материјала супстрата. АтХОНТЕЦ, наша филозофија дизајна почиње одабиром материјала. У сарадњи са водећим добављачима ламината користимо подлоге са ултра ниским и стабилним вредностима Дк/Дф, обезбеђујући предвидљиво понашање сигнала од самог темеља плоче.
Како контролисана импеданса и прецизно рутирање праве разлику
Када се одабере прави материјал, преузима се прецизност. Како можемо одржати интегритет сигнала на целој путањи трага. Одговор лежи у контролисаном рутирању импедансе и софистицираном дизајну слагања. Наш инжењерски тим користи напредни софтвер за симулацију за моделирање слагања ПЦБ-а пре почетка производње. Ово нам омогућава да дефинишемо прецизне ширине трагова и размаке како бисмо постигли циљну импедансу, обично 50 или 100 ома, минимизирајући рефлексије. За аВисокофреквентни одбор, о овој прецизности се не може преговарати. Гарантујемо чврсте толеранције импедансе, често чак и до ±5%, како бисмо осигурали да ваш дизајн ради као што је симулирано.
Које специфичне карактеристике производа се боре против електромагнетних сметњи
Сметње, и емитоване и примљене, могу осакатити осетљиво коло. Дакле, како добро дизајниранВисокофреквентни одборштит против овога. Наш приступ интегрише више стратегија директно у израду плоча:
Напредне шеме уземљења:Коришћење уземљења са више тачака и наменских уземљења да би се обезбедила чиста референца и штит.
Заштитни пролази:Имплементација степенастог "шивања" пролаза око критичних трагова за креирање Фарадејевих кавеза.
Завршна обрада:Нудећи изборе као што је Елецтролесс Ницкел Елецтролесс Палладиум Иммерсион Голд (ЕНЕПИГ) за супериорну површинску проводљивост и интегритет сигнала на високим фреквенцијама.
Да бисте илустровали спецификације које оживљавају ове принципе, размотрите параметре стандардаХОНТЕЦвисокофреквентна понуда:
| Категорија параметра | Типична спецификација | Бенефит |
|---|---|---|

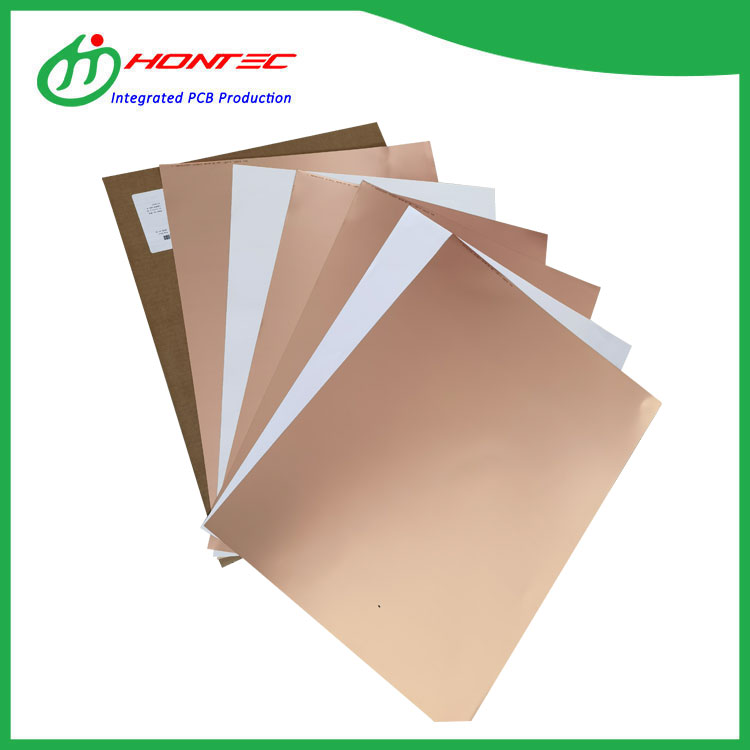

| Цоре Материал | Рогерс РО4350Б, Тацониц ТЛИ | Мали губитак, стабилан Дк за конзистентан учинак |
| Толеранција импеданце | ±5% или боље | Смањује рефлексију сигнала и обезбеђује интегритет |
| Минимални траг/размак | 3/3 мил | Омогућава густо рутирање велике брзине |
| Завршна обрада | ЕНЕПИГ, сребро за урањање | Одличне перформансе сигналног скин ефекта |
| Толеранција пладираних рупа | ±2 мил | Обезбеђује поузданост преко прикључака и заштите |
Зашто је партнерство са стручним произвођачем кључно
Дизајнирање поузданогВисокофреквентни одборпревазилази праћење контролне листе. То захтева дубоко познавање материјала, прецизну производњу и ригорозно тестирање. Овде јеХОНТЕЦпредност постаје јасна. Наша стручност трансформише сложене дизајне у продуктивне производе високог приноса. Не испоручујемо само плоче; постајемо продужетак вашег инжењерског тима, нудећи повратне информације о дизајну за производност (ДФМ) како бисмо спречили проблеме. Са нашом најсавременијом опремом и контролисаним процесним окружењем, обезбеђујемо свеВисокофреквентни одборчиме наш објекат испуњава највише стандарде квалитета и перформанси.
Да ли сте спремни да елиминишете губитак сигнала и сметње из вашег следећег дизајна велике брзине. Партнер са тимом који разуме критичне нијансе. НекаХОНТЕЦобезбедите поуздану основу високих перформанси коју ваша иновација заслужује.Контактирајте насданас са захтевима вашег пројекта, и хајде да разговарамо о томе како можемо да оживимо ваше најизазовније високофреквентне апликације.
