Ако сте се икада борили са губитком сигнала, управљањем топлотом или недоследним перформансама у својим РФ и брзим дизајном, знате да језгро проблема често лежи у основи — самом материјалу плоче. Одабир погрешног супстрата може довести до кашњења пројекта, прекорачења трошкова и квара производа. АтХОНТЕЦ, ми дубоко разумемо ове изазове, јер помажемо инжењерима да се снађу у њима сваки дан. Потрага за савршенимВисокофреквентни одборпочиње са разумевањем да нису сви материјали створени једнаки. Хајде да разложимо критична питања која треба да поставите.

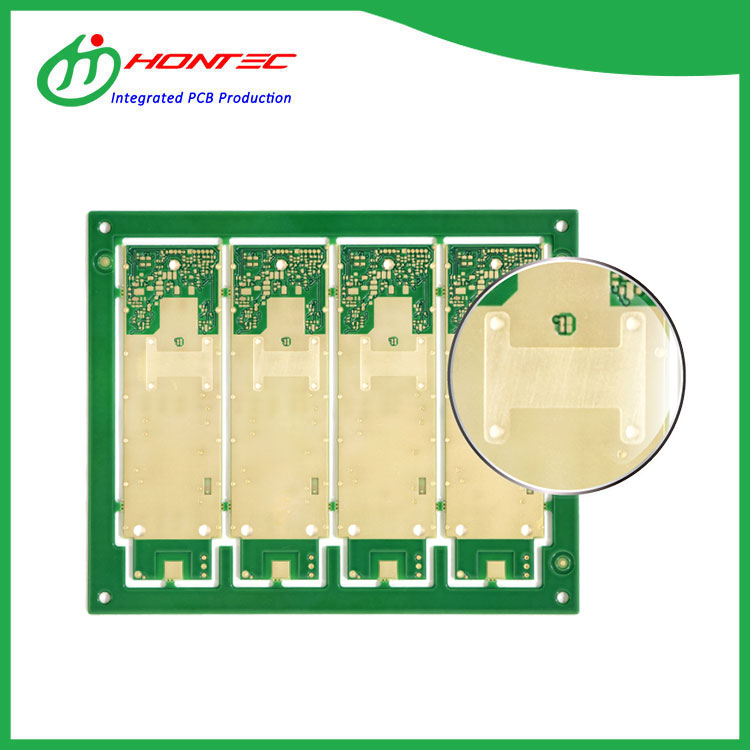

Која су својства материјала заиста битна за плочу високе фреквенције
За аВисокофреквентни одбор, електричне перформансе су краљ. Примарна својства која морате да процените су:
Диелектрична константа (Дк):Ово мора бити ниско и стабилно. Флуктуације у Дк са фреквенцијом или температуром узрокују изобличење сигнала.
Фактор дисипације (Дф):Ово треба да буде изузетно ниско. Висок Дф се директно преводи у значајан губитак сигнала, одузимајући вашем дизајну снагу и јасноћу.
Управљање топлотом:Материјал мора ефикасно да расипа топлоту да би се обезбедила поузданост и конзистентан Дк.
Апсорпција влаге:Ниска апсорпција је критична, јер унос воде драстично мења електрична својства.
АтХОНТЕЦ, специјализовани смо за подлоге које се истичу у овим областима, пружајући стабилну платформу коју захтевају ваше високофреквентне апликације.
Како се пореде популарни високофреквентни материјали
Избор материјала се односи на балансирање перформанси, обрадивости и цене. Ево професионалног поређења уобичајених опција:
| Врста материјала | Типични Дк (10 ГХз) | Типични Дф (10 ГХз) | Кључне предности | Најбоље за |
|---|---|---|---|---|
| Стандард ФР-4 | ~4.3 | ~0,020 | Веома ниска цена, лака обрада | Некритичне, нискофреквентне апликације |
| Рогерс РО4000® серија | 2.55 - 6.15 | 0,0027 - 0,0037 | Одличне перформансе, добра обрадивост | Високофреквентни одборза аутомобилски радар, телеком |
| ПТФЕ (тефлон®) | 2,1 - 2,55 | 0,0009 - 0,0020 | Ултра-ниски губици, стабилан Дк | Екстремне перформансе: ваздухопловство, одбрана, ммВаве |
| ХОНТЕЦ ХФ-1 Ламинат | 3,0 ± 0,05 | 0.0020 | Оптимална равнотежа трошкова и перформанси, лако вишеслојно лепљење | Комерцијални бежични, ИоТ, дигитални велике брзине |
Ова табела наглашава кључни увид: док чисти ПТФЕ нуди најмањи губитак, може бити тешко и скупо за производњу. НашеХОНТЕЦ ХФ-1 Ламинатје пројектован да премости овај јаз, нудећи перформансе скоро ПТФЕ уз могућност производње угљоводоника испуњеног керамиком, чинећиВисокофреквентни одбори високе перформансе и исплативе за производњу.
Које техничке параметре треба да наведем за свој пројекат
Поред врсте материјала, морате дефинисати прецизне параметре. Када сте партнер саХОНТЕЦ, водимо вас кроз навођење:
Слагање слојева:Помажемо у дизајнирању оптималног распореда језгара и препрега.
Тип и дебљина бакра:Коришћење нископрофилног или ваљаног бакра за смањење губитка ефекта коже.
Храпавост површине:Глаткија бакарна фолија смањује губитак проводника у вашемВисокофреквентни одбор.
Покривање и завршна обрада:Обезбеђивање завршне обраде површине као што је сребро за потапање или ЕНЕПИГ да не деградира РФ перформансе.
Да ли сте узели у обзир укупну цену вашег ПЦБ-а, а не само ламината
Почетни трошак материјала је само један фактор. Јефтинији ламинат са већим губицима или лошом обрадивом може довести до:
Веће стопе одбијања монтаже.
Потреба за додатним појачањем да би се превазишао губитак.
Кварови на терену и трошкови гаранције.
ПоузданВисокофреквентни одборнаправљен од правилно специфицираног материјала од поузданог партнера попут нас штеди укупне трошкове система и штити вашу репутацију.
Оптимална равнотежа трошкова и перформанси
Прави избор материјала је први, најкритичнији корак ка успешном производу. Не ради се само о листовима са подацима; ради се о стручном вођењу и поузданом снабдевању. Ве атХОНТЕЦсмо више од добављача – ми смо ваш технички партнер у доношењу ових сложених одлука. Хајде да разговарамо о вашој специфичној примени, захтевима за диелектриком и буџету како бисмо пронашли савршено решење за подлогу.
Контактирајте насданас са спецификацијама вашег пројекта за стручне консултације и конкурентну понуду. Хајде да заједно направимо нешто изузетно.
