Како електронски системи постају све софистициранији, потражња за већом густином компоненти, побољшаним интегритетом сигнала и побољшаним управљањем топлотом наставља да расте. ТхеВишеслојни ПЦБје постао стандард за апликације у распону од телекомуникационе инфраструктуре и медицинских уређаја до аутомобилске електронике и индустријских контролних система.ХОНТЕЦетаблирао се као поуздан произвођачВишеслојни ПЦБрешења, служећи високотехнолошким индустријама у 28 земаља са специјализованом експертизом у производњи прототипа великих количина, мале количине и брзог обртања.
Вредност аВишеслојни ПЦБлежи у његовој способности да задовољи сложене захтеве рутирања у оквиру компактног простора. Слагањем више проводних слојева раздвојених изолационим материјалима, ове плоче обезбеђују наменске равни напајања, уземљене равни и сигналне слојеве који раде заједно како би одржали интегритет сигнала док минимизирају електромагнетне сметње.ХОНТЕЦкомбинује напредне производне могућности са ригорозним стандардима квалитета за испоруку вишеслојних ПЦБ производа који испуњавају најзахтевније спецификације.
Смештен у Шенжену, Гуангдонг,ХОНТЕЦпослује са сертификатима укључујући УЛ, СГС и ИСО9001, док активно примењује стандарде ИСО14001 и ТС16949. Компанија сарађује са УПС, ДХЛ-ом и шпедитерима светске класе како би обезбедила ефикасну глобалну испоруку. Сваки упит добија одговор у року од 24 сата, што одражава посвећеност одговору коју глобални инжењерски тимови цене.
Број слојева од аВишеслојни ПЦБдиректно утиче и на електричне перформансе и на цену производње. Додатни слојеви обезбеђују наменске канале за рутирање који смањују загушење сигнала и омогућавају чисто раздвајање између аналогних, дигиталних и струјних кола. За дизајне велике брзине, наменске уземљене равни поред сигналних слојева стварају контролисане преносне линије импедансе које одржавају интегритет сигнала на целој плочи. Међутим, сваки додатни слој повећава трошкове материјала, продужава време израде и додаје сложеност процесима ламинације и регистрације.ХОНТЕЦпрепоручује одређивање броја слојева на основу специфичних захтева дизајна, а не произвољних циљева. 4-слојни вишеслојни ПЦБ често обезбеђује довољну густину рутирања за многе апликације, док нуди значајне предности у перформансама у односу на двослојне дизајне кроз наменске напојне и земаљске равни. Како се повећава густина компоненти или повећава брзина сигнала, конфигурације од 6 или 8 слојева постају неопходне. За дизајне са компонентама са изузетно великим бројем пинова или сложеним захтевима за рутирање, ХОНТЕЦ подржава број слојева до 20 слојева са техникама секвенцијалног ламинирања које одржавају тачност регистрације. Инжењерски тим помаже клијентима у оптимизацији наслага слојева како би се постигле потребне перформансе без непотребних трошкова.
Поузданост уВишеслојни ПЦБпроизводња захтева ригорозну контролу квалитета у свакој фази производње. ХОНТЕЦ имплементира свеобухватне протоколе за инспекцију и тестирање дизајниране посебно за вишеслојну конструкцију. Аутоматизована оптичка инспекција проверава обрасце унутрашњег слоја пре ламинирања, обезбеђујући да се било који дефект открије пре него што слојеви постану недоступни. Рендгенска инспекција потврђује регистрацију слоја након ламинације, откривајући било какво неусклађеност која би могла да угрози међуслојне везе. Тестирање импедансе потврђује да контролисани трагови импедансе испуњавају спецификације дизајна, користећи рефлектометрију у временском домену за мерење карактеристичне импедансе у критичним мрежама. Анализа попречног пресека пружа визуелну потврду дебљине превлаке, поравнања слоја и преко интегритета, са узорцима узетим из сваке производне серије. Електрично тестирање потврђује континуитет и изолацију за сваку мрежу, обезбеђујући да нема прекида или кратких спојева у завршеној вишеслојној штампаној плочи. Термичко тестирање напрезања симулира услове монтаже, подвргавајући плоче вишеструким циклусима поновног залијевања како би се идентификовали било какви латентни дефекти као што су раслојавање или пукотине у цијеви.ХОНТЕЦодржава евиденцију о следљивости која повезује сваку вишеслојну штампану плочу са њеним производним параметрима, подржавајући анализу квалитета и континуиране напоре за побољшање.
Избор материјала у основи обликује електричне, термичке и механичке перформансе било којегВишеслојни ПЦБ. Стандардни ФР-4 материјали пружају исплативо решење за многе примене, нудећи адекватну термичку стабилност и диелектрична својства за дизајне опште намене. За вишеслојне ПЦБ апликације које захтевају побољшане термичке перформансе, материјали са високим Тг одржавају механичку стабилност при повишеним температурама које се јављају током монтаже и рада. Дигитални дизајни велике брзине захтевају материјале са малим губицима као што су Исола ФР408 или Панасониц Мегтрон серије, који минимизирају слабљење сигнала и одржавају конзистентну диелектричну константу у фреквентним опсезима. РФ и микроталасне апликације захтевају специјализоване ламинате компаније Рогерс или Тацониц који дају стабилна електрична својства на високим фреквенцијама. ХОНТЕЦ ради са клијентима на одабиру материјала који су усклађени са специфичним захтевима примене, узимајући у обзир факторе као што су радна фреквенција, температурни опсег и изложеност околини. Мешовите диелектричне конструкције комбинују различите типове материјала у оквиру једне вишеслојне штампане плоче, оптимизујући перформансе за критичне слојеве сигнала док одржавају економичност за некритичне слојеве. Инжењерски тим пружа смернице о компатибилности материјала, обезбеђујући да се одабрани ламинати правилно вежу током ламинације и одржавају поузданост током животног циклуса производа.
ХОНТЕЦодржава производне могућности које обухватају читав низВишеслојни ПЦБзахтевима. Стандардна вишеслојна производња обухвата 4 до 20 слојева са конвенционалним пролазима кроз рупе и напредним системима регистрације који одржавају поравнање преко читавог стека. За дизајне који захтевају већу густину, ХДИ могућности подржавају слепе прелазе, укопане отворе и микропремосничке структуре које омогућавају финије геометрије рутирања и смањену величину плоче.
Тегови бакра од 0,5 оз до 4 оз задовољавају различите захтеве за струјом, док опције за завршну обраду површине укључују ХАСЛ, ЕНИГ, сребро за потапање и лим за потапање како би се ускладили са процесима монтаже и захтевима животне средине.ХОНТЕЦобрађује и прототип и производне количине са временом испоруке оптимизованим за инжињерску валидацију и обимну производњу.
За инжењерске тимове који траже производног партнера способног да испоручи поузданоВишеслојни ПЦБрешења, ХОНТЕЦ нуди техничку експертизу, брзу комуникацију и проверене системе квалитета подржане међународним сертификатима.
СТ115Г ПЦБ - развојем интегрисане технологије и технологије микроелектронског паковања, укупна густина снаге електронских компонената расте, док физичка величина електронских компонената и електронске опреме постепено постаје мала и минијатурисана, што резултира брзим акумулирањем топлоте , што резултира повећањем топлотног флукса око интегрисаних уређаја. Због тога ће окружење са високом температуром утицати на електронске компоненте и уређаје. Ово захтева ефикаснију шему термичке контроле. Стога је одвођење топлоте електронских компоненти постало главни фокус у тренутној производњи електронских компонената и електронске опреме.

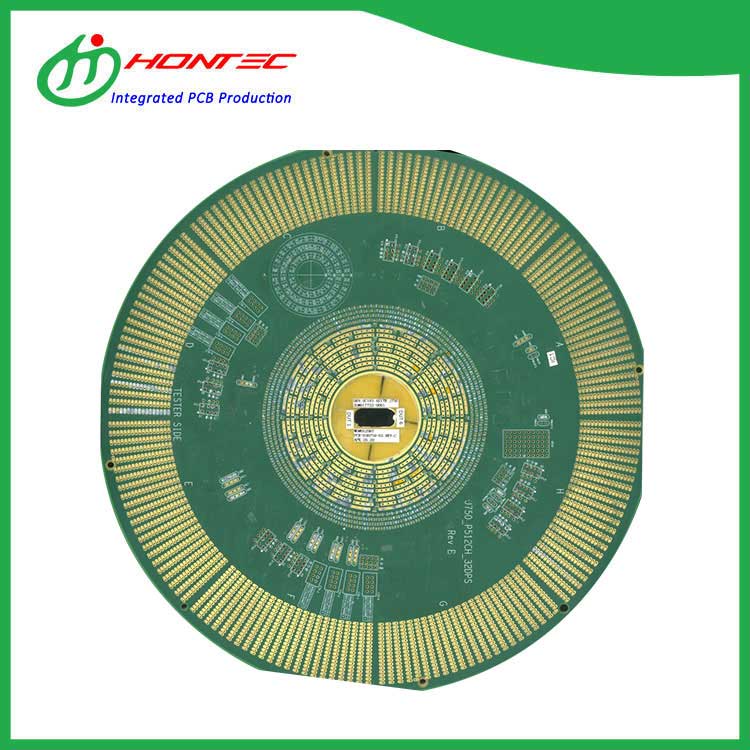

ПЦБ без халогена - халоген (халоген) је ВИИ група не-златни Дузхи елемент у Баи, који укључује пет елемената: флуор, хлор, бром, јод и астатин. Астатин је радиоактивни елемент, а халоген се обично назива флуор, хлор, бром и јод. ПЦБ без халогена је заштита животне средине. ПЦБ не садржи горе наведене елементе.
Тг250 ПЦБ је направљен од полиимидног материјала. Може дуго да издржи високу температуру и не деформише се на 230 степени. Погодан је за високотемпературну опрему, а цена му је нешто виша од цене обичног ФР4
ПЦБ С1000-2М је направљен од материјала С1000-2М са ТГ вредношћу 180. Добар је избор за вишеслојне ПЦБ високе поузданости, високих перформанси, високих перформанси, стабилности и практичности
За велике брзине, перформансе плоче играју важну улогу. ИТ180А ПЦБ припада плочи са високим Тг, која је такође често коришћена плоча са високим Тг. Има скупе перформансе, стабилне перформансе и може се користити за сигнале унутар 10Г.
ЕНЕПИГ ПЦБ је скраћеница од позлаћивања, облагања паладијумом и никловања. ЕНЕПИГ ПЦБ премаз је најновија технологија која се користи у индустрији електронских кола и индустрији полупроводника. Златна превлака дебљине 10 нм и паладијумска облога дебљине 50 нм могу постићи добру проводљивост, отпорност на корозију и отпорност на трење.
