резиме: Тешки бакарни ПЦБсу неопходни за апликације велике снаге и високе поузданости. Овај чланак истражује њихове предности, разматрања дизајна, производне процесе и практичне примене како би помогли инжењерима и предузећима да оптимизују електронске перформансе уз смањење кварова.
Садржај

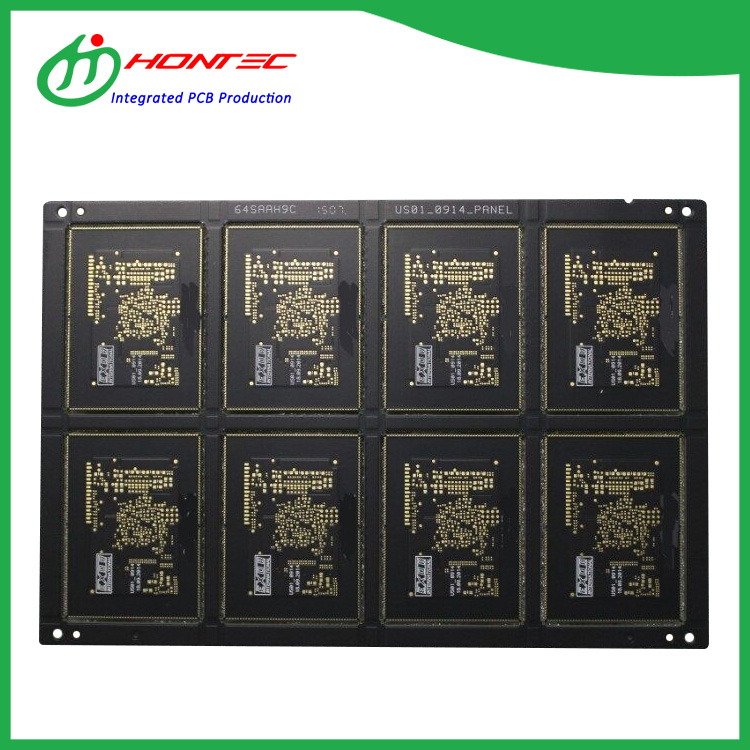

Шта је тешки бакарни ПЦБ?
Тешки бакарни ПЦБ су штампане плоче дизајниране са дебљином бакра која прелази стандардне нивое, обично 3 оз/фт² (105 μм) или више. Они подносе веће струје, ефикасно расипају топлоту и неопходни су за индустријску енергетску електронику, аутомобилску електронику и струјна кола.
У поређењу са стандардним ПЦБ-има, тешки бакарни ПЦБ-ови пружају:
- Повећана носивост струје
- Побољшано управљање топлотом
- Повећана механичка чврстоћа
- Дужи радни век у захтевним условима
Предности ПЦБ-а од тешког бакра
| Феатуре | Бенефит |
|---|---|
| Висок струјни капацитет | Подржава већу амперажу без претераног загревања. |
| Одлична дисипација топлоте | Смањује ризик од квара компоненти услед термичког напрезања. |
| Механичка снага | Отпоран на савијање и деформације током рада. |
| Трајност | Продужава животни век ПЦБ-а у тешким индустријским окружењима. |
Ове предности чине тешке бакарне ПЦБ-ове незаменљивим у секторима где се о поузданости и перформансама не може преговарати.
Разматрање дизајна за тешке бакарне ПЦБ
Дизајнирање тешких бакарних ПЦБ-а захтева посебну пажњу на факторе који утичу на перформансе и производност:
- Ширина и дебљина трага:Уверите се да трагови подносе потребну струју без прегревања.
- Управљање топлотом:Користите термалне пролазе, равни и хладњаке да бисте ефикасно распршили топлоту.
- Избор материјала:Изаберите подлоге као што су ФР-4, полиимидне плоче или плоче са металним језгром на основу термичких и механичких потреба.
- Технике облагања:Електродепоновани бакар обезбеђује уједначену дебљину и поузданост.
- Панелизација:Оптимизирајте производни принос и смањите отпад.
Процес производње тешког бакра ПЦБ-а
Производња тешких бакарних ПЦБ-а укључује неколико критичних корака:
- Припрема основног материјала:Избор висококвалитетне подлоге и бакарних фолија за претходно лепљење.
- Ламинација:Пресовање бакарних слојева и препрега под високом топлотом и притиском.
- Узорак:Коришћење фотолитографије за дефинисање путања кола.
- Гравирање:Уклањање вишка бакра да би се оставили жељени трагови.
- галванизација:Изградња додатног бакра за трагове високе струје.
- Површинска обрада:Примена ХАСЛ, ЕНИГ или других завршних слојева за лемљење.
- тестирање:Електрична, термичка и механичка испитивања како би се осигурали стандарди перформанси.
Примене ПЦБ-а од тешког бакра
Тешки бакарни ПЦБ се широко користе у индустријама где су издржљивост и руковање великом снагом критични:
- Индустријска напајања и претварачи
- Електрична возила и станице за пуњење
- Телеком и 5Г инфраструктура
- Медицинско снимање и дијагностичка опрема велике снаге
- ЛЕД системи осветљења високе струје
Савети за одржавање тешких бакарних штампаних плоча
Правилна нега обезбеђује дуговечност и поуздан рад:
- Редовни визуелни преглед на корозију, раслојавање или прегревање.
- Проверите спојеве за лемљење на пукотине и појачајте ако је потребно.
- Очистите неабразивним, антистатичким растворима.
- Обезбедите правилно управљање топлотом током рада.
- Пратите упутства произвођача за ограничења електричног оптерећења.
Често постављана питања
- П1: Да ли тешки бакарни ПЦБ-и могу да издрже изузетно велике струје?
- Да, са одговарајућим дизајном трагова и дебљином бакра, могу да поднесу струје изнад 100А у зависности од примене.
- П2: Колико дебео слој бакра може бити?
- Типични тешки бакарни ПЦБ се крећу од 3 оз (105 μм) до 10 оз (350 μм) по слоју.
- П3: Да ли су тешки бакарни ПЦБ-и скупљи?
- Они су генерално скупљи од стандардних ПЦБ-а због додатних материјала и сложености производње, али њихове перформансе и дуговечност оправдавају улагање.
- П4: Које индустрије имају највише користи од тешких бакарних ПЦБ-а?
- Индустрије као што су аутомобилска, индустријска енергија, ваздухопловство, медицински уређаји и телекомуникације имају значајне користи од својих високих струјних и термичких перформанси.
